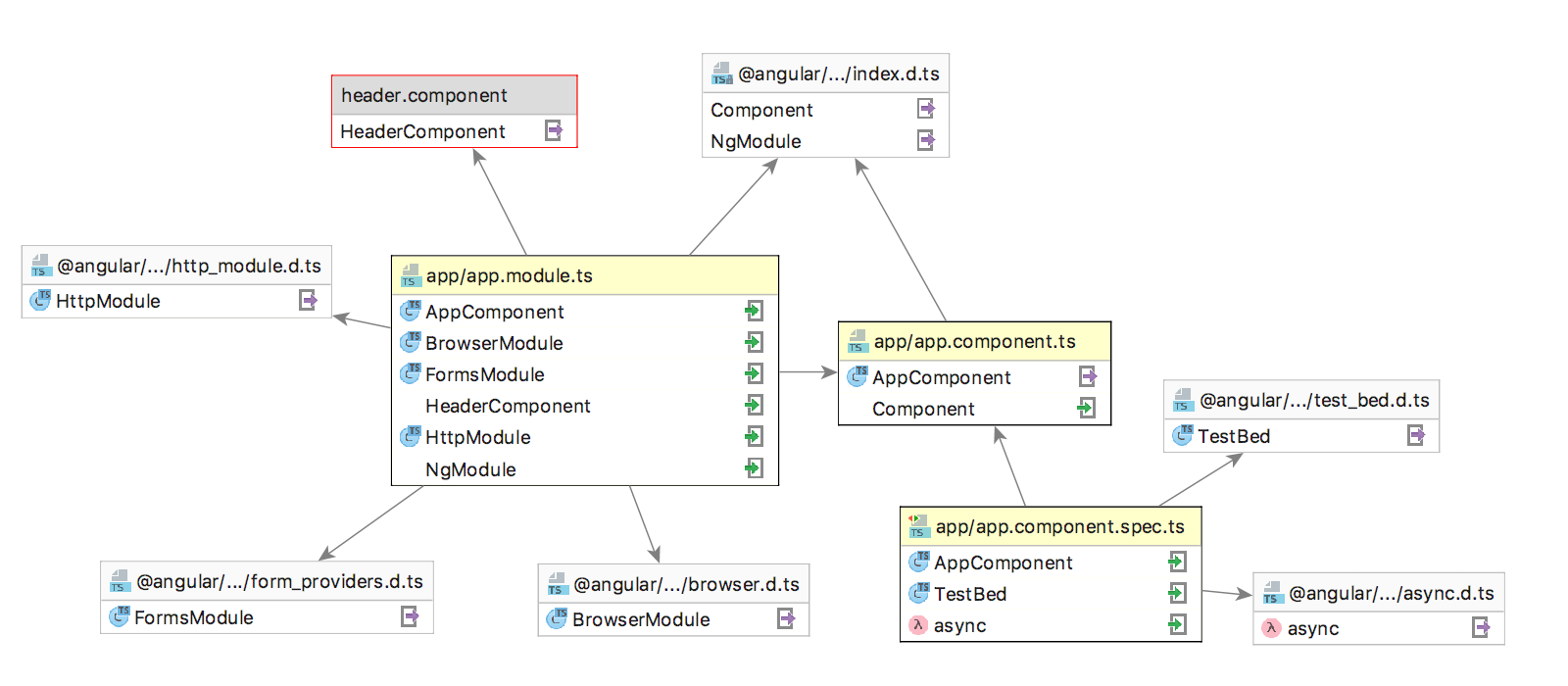

模块依赖关系图

显示图表特征

聚焦于选中节点

聚焦于节点邻域

1. 要更深入查看某个节点，请选择该节点，然后在其上下文菜单中选择 分析图形｜聚焦于节点邻域。

2. 在打开的 聚焦于节点邻近区域 对话框中，指定要显示的依赖项，然后点击 查找。



显示选中节点及其依赖项。

聚焦两个节点之间的路径

聚焦于环路

1. 要仅查看 循环依赖 ，请在图表的上下文菜单中选择 分析图形｜聚焦于循环。

2. 在打开的 将视图聚焦于循环 对话框中，指定要显示的环类型和分析作用域。



图表显示了指定作用域内包含相互循环导入的模块。

测量图中心性

使用此操作可识别图表中重要的节点。

将节点分组到集群中

可以根据节点边的相似性，利用现代方法自动将图中节点分为集群，并确定最佳集群数。

选定元素操作

当在图表中选中某个节点时，会显示此菜单项及其下级项。

项目	描述
复制	复制选中内容。
查找用法	在整个项目中查找选中内容的用法。
显示	查看选中内容的引用信息，例如： 快速定义 快速类型定义 快速文档
转到	导航栏 声明或 用法。 实现 类型声明 超级方法 相关符号
打开位置	文件路径 - 选择此选项可以查看选中项存储在哪个文件夹。 在终端中打开 - 在 终端中打开与选中项对应的目录。
使用 Google 搜索	打开浏览器并使用 Google 搜索选中项的文件路径。
外部工具	对选中项运行 外部工具。

内容

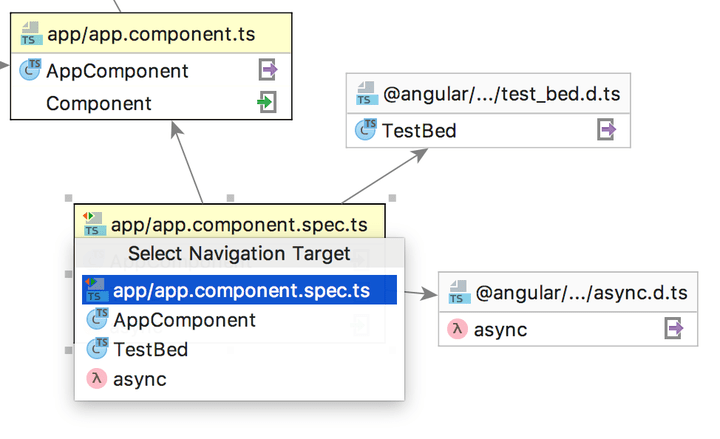

跳转到

仅在图表中选中节点时此项可用。 使用此项打开一个弹出列表，显示选中项依赖导入的文件。 点击弹窗中的文件，将其在编辑器中打开。

删除

仅当图表中至少选中了一个节点时该操作才可用。 使用该操作可将选中的节点从图表中移除。

分析图表

选择此项以访问用于分析图表的相关操作 如上所述。

重构

仅在选中节点时，菜单项才可用。 使用该菜单项可以打开弹出列表，其中包含当前上下文下可用的重构操作：

• 重命名

• 移动

• 安全删除

布局

选择此菜单项可打开弹出列表，列出可用的图表布局。 从 yFiles 官方网站 了解详情。

方向

选择此项可弹出列表，在屏幕上选择图表的可视排列方式。

应用当前布局

选择此菜单项以应用当前在图表上下文菜单 布局 列表中选择的布局。 该操作也可在工具栏中使用。

自动连线路由

将图表内容缩放至图表窗口边缘。 该操作也可在工具栏中使用。

Appearance

使用此菜单项可配置连线和标签的外观，指定是否显示网格等。 从 yFiles 官方网站 了解详情。

行为

使用此菜单项可打开弹出列表，在其中启用或禁用以下选项：

• 贴齐网格

• 布局后适应内容

  自动布局算法整理完成后，视口会自动缩放和平移，以使整个图表适配显示。

  启用该设置时：节点和边由布局算法重新排列。 此时画布/视图会自动调整以显示全部内容，无需手动缩放或滚动。

  启用该设置时：布局仍会运行，但当前的缩放级别和视图位置保持不变。

• 显示所选节点的结构视图 - 启用该选项后，PhpStorm 会自动显示与当前选中节点对应文件的 结构视图。

将图表复制到剪贴板

该操作也可在工具栏中使用。

将选定内容复制到剪贴板

选择此菜单项，然后选择任何图表区域——所选区域将被复制到剪贴板。 该操作也可在工具栏中使用。

导出图表

使用多种与第三方工具兼容的格式将图表导出为文件、图片，或在浏览器中打开图表。

您可以选择并配置以下选项：

• ：点击此按钮以选择一个第三方编辑器，您可以将图表导出到该编辑器。

• ：点击此按钮以其中一种可用格式将图表保存到剪贴板。

• : 点击此按钮将当前图表保存为文件。 您可以使用列表中提供的一种格式。

• ：点击此按钮可将当前图表保存为 PNG 格式。

• ：点击此按钮以打印图表。

该操作也可在工具栏中使用。
