CLion 2026.3 Help

STM32CubeMX 项目

CLion 与 STM32CubeMX 集成,用于目标为 STM32 开发板的嵌入式项目。 在 IDE 中使用这些项目之前,您需要安装 STM32CubeMX 和 STM32CubeCLT。 然后,您可以打开现有的 STM32CubeMX 项目或创建一个新项目。

CLion 还支持 Cube CLI,这是 ST 提供的捆绑包管理器。 它让您只下载所需的工具,例如 CMake、ST-LINK GDB 服务器或 GNU 工具,并在 IDE 中管理开发捆绑包(详情请参阅下面的章节)。 要使用 Cube CLI,请确保您的计算机上安装了 cube。

使用 STM32CubeMX 项目

打开项目

  • 启动 CLion 时,点击 打开 在 欢迎 屏幕上。

    项目对话框

    然后,导航到您的项目文件夹,选择它,并点击 打开。 CLion 将以 CMake 项目的形式打开您的项目。

  • 您还可以在项目文件夹中选择 .ioc 文件,然后点击 作为项目打开。 确保 .ioc 文件的名称不包含空格、非拉丁字符或其他特殊字符。

  • 如果 CLion 已在运行,请导航到 文件| 打开 并打开项目文件夹或 .ioc 文件。

创建新项目

  1. 在 CLion 中,导航到 文件 | 新建 | 项目 并选择 STM32CubeMX 作为您的项目类型:

    新建 stm32 项目

    然后,您可以按照 新项目 屏幕上显示的步骤或以下更详细的说明进行操作。

  2. 启动 STM32CubeMX。 在打开的窗口中,点击 访问 MCU 选择器。 您还可以选择 访问开发板选择器。

    cubemx 访问 mcu 选择器
  3. 在列表中找到您的 MCU 或开发板,然后点击右上角的 启动项目:

    cubemx 启动项目
  4. 引脚与配置 选项卡将打开。 从那里,您可以更改 引脚视图 中显示的默认设置,配置其他参数,或在必要时安装中间件。

    cubemx 引脚视图
  5. 点击 项目管理器 选项卡。

  6. 从 工具链 / IDE 下拉菜单中,选择 CMake:

    cubemx cmake 工具链
  7. 在 项目名称 字段中,输入您的项目名称:

    cubemx 项目名称
  8. 在右上角,点击 生成代码。

  9. 生成完成后,关闭 代码生成 窗口:

    cubemx 代码生成
  10. 从 工具链文件夹位置 字段中复制路径,使用键盘快捷键:macOS 上为 ^C ,Windows/Linux 上为 Ctrl + C :

    cubemx 工具链位置

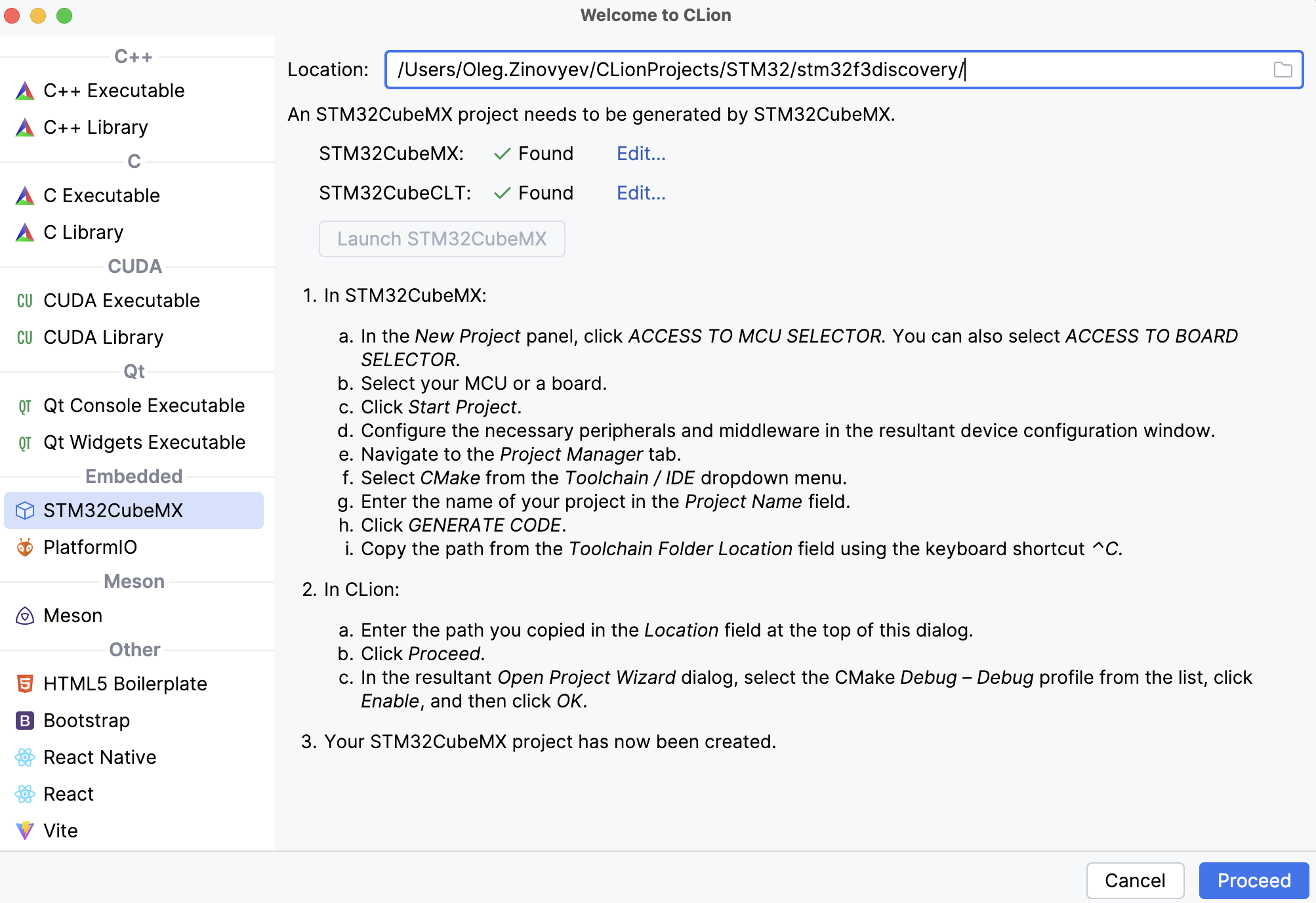

  11. 切换回 CLion 新建项目 窗口。 在此对话框顶部的 位置 字段中输入您复制的路径,然后点击 继续:

    项目位置
  12. 您的 STM32CubeMX 项目将被创建:

    新项目已创建

构建项目

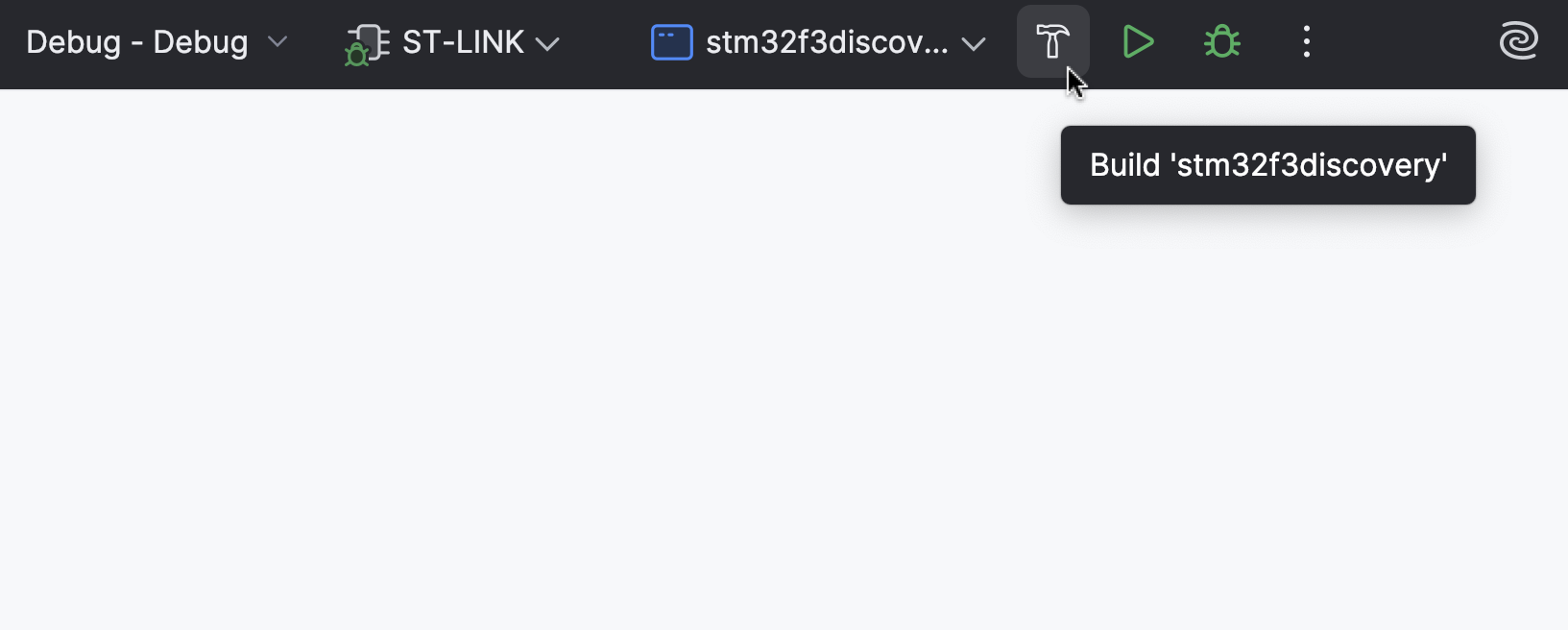

要构建项目,请点击主工具栏上的 按钮:

构建项目

如果一切正常,您将在 消息 窗口中看到 Build finished:

构建完成

    调试项目

    1. 请确保已配置适当的运行/调试配置和 ST-LINK 调试服务器。 如果这是一个新的 STM32CubeMX 项目,可以使用 CLion 预配置的默认设置。

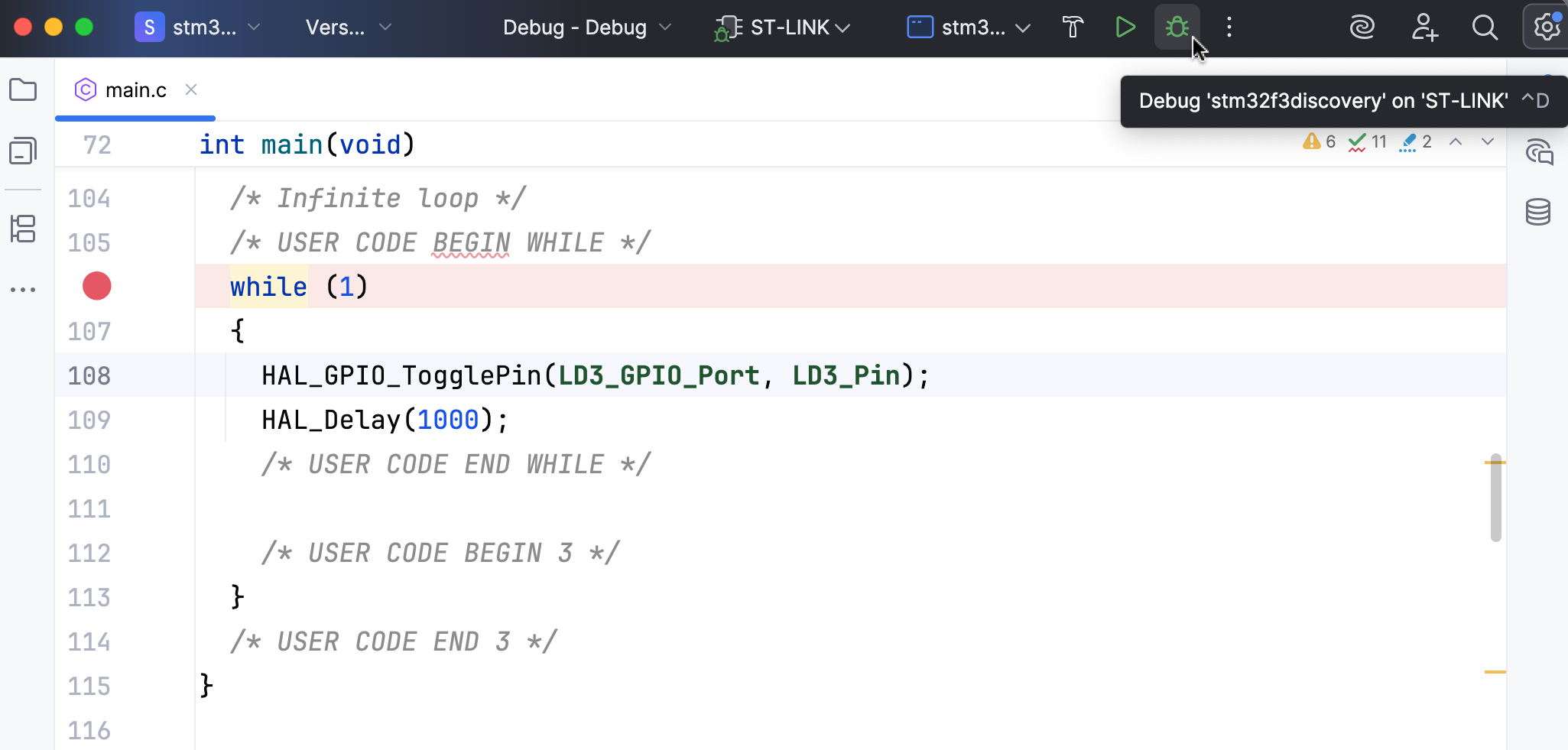

    2. 在源代码中设置断点,然后点击主工具栏上的 按钮:

      调试项目

      如果一切正常,将在调试器的 控制台 选项卡中看到消息: Debugger connected to ST-LINK。

    3. 程序暂停后,可以执行各种操作,例如:

      • 查看 寄存器和外设 ,其定义于 .svd 文件中。 对于 STM32 MCU,这些文件位于 STM32CubeCLT 安装目录内的 STMicroelectronics_CMSIS_SVD 目录中。

      • 使用 实时监视 实时监控全局变量。

      • 调试 反汇编代码。

      • 查看正在运行的进程的 原始内存。

      调试

    编辑源代码

    • 在编辑由 STM32CubeMX 生成的文件时,请始终将您的代码包含在 /* USER CODE BEGIN ... */ 和 /* USER CODE END ... */ 伪注释中。 以下是一个示例:

      /* Infinite loop */ /* USER CODE BEGIN WHILE */ while (1) { HAL_GPIO_TogglePin(LD3_GPIO_Port, LD3_Pin); HAL_Delay(1000); /* USER CODE END WHILE */

      这将保护您的代码在 STM32CubeMX 重新生成代码时不被覆盖。

    • 如果您添加源文件或头文件,请将它们放在 Src 和 头文件 目录中。 此外,将代码片段提取到单独的 .c 或 .h 文件中。

    使用 Cube CLI 管理捆绑包

    Cube CLI 将开发工具作为 捆绑包 分发:CMake、编译器、ST-LINK GDB 服务器、GNU 工具和其他组件。 在 Cube 项目中,捆绑包及其版本会锁定在项目文件中,以便构建该项目的每个环境都使用同一套工具。

    配置 Cube CLI

    1. 安装 cube ,如 ST 文档 中所述。

    2. CLion 会自动检测 cube 可执行文件。 要检查检测到的路径或为当前默认工具链手动设置路径,请打开 设置 | 构建、执行、部署 | 嵌入式开发 | STM32 并使用 Cube CLI 命令 字段。

      检查 CLion 是否在设置中检测到 cube 可执行文件
    3. Cube CLI 使用项目中锁定的捆绑包扩展 CMake 配置文件的环境。 此功能默认启用。 要关闭此功能,请清除 使用 STM32 Cube CLI 扩展 CMake 的环境 复选框,该复选框位于 STM32 微控制器 下的 高级设置 中。

    将项目转换为 Cube 项目

    当项目尚不是 Cube 项目时, 工具 | STM32 Cube CLI 包含两个操作: 转换为 STM32 Cube 项目 和 打开 STM32 Cube CLI 终端。 对于终端操作,请参阅 运行 Cube CLI 命令。

    1. 转到 工具 | STM32 Cube CLI | 转换为 STM32 Cube 项目。

      工具菜单,其中 STM32 Cube CLI 子菜单已打开,并显示打开 STM32 Cube CLI 终端和转换为 STM32 Cube 项目操作。
    2. CLion 会初始化 Cube 项目,并锁定该项目已使用的工具,例如 CMake 和编译器。 锁定的工具存储在项目根目录中的 .settings/bundles.store.json 和 .settings/bundles-lock.store.json 中。

    安装项目捆绑包

    在 Cube 项目中, 工具 | STM32 Cube CLI 中还会提供另外两个操作:

    安装项目捆绑包

    安装由 Cube CLI 锁定但您的计算机上缺失的捆绑包。

    将项目捆绑包安装到所有环境

    在项目使用的每台计算机上安装缺失的捆绑包。 当 CMake 配置文件以不同机器为目标时,例如本地工具链和远程工具链,会显示此操作。

    缺失的捆绑包不一定会导致 CMake 重新加载中断:Cube CLI 会查找等效工具并改用它。 在这种情况下,CMake 重新加载终端会显示一个警告,其中包含用于安装所需捆绑包的快速修复。

    运行 Cube CLI 命令

    要管理现有项目的捆绑包,请使用 Cube CLI 命令。 转到 工具 | STM32 Cube CLI | 打开 STM32 Cube CLI 终端 以打开一个终端,其中 cube 可用于所选 CMake 配置文件的环境。 也可以从 终端 工具窗口中的标签页下拉菜单打开它。

    cube bundle 在线列出

    列出可供下载的捆绑包及其版本。

    cube bundle 显示

    cube bundle show <bundle> 显示捆绑包的详细信息:它设置的环境变量、它在 PATH 变量中的条目,以及它提供的命令。

    cube bundle 初始化

    cube bundle init --project <bundles> 会将当前项目转换为 Cube 项目,并在其中锁定指定的捆绑包。

    cube bundle 安装

    cube bundle install --project <bundles> 会安装指定的捆绑包并将其锁定在项目中。 省略 --project 可全局安装捆绑包。

    cube bundle 移除

    cube bundle remove --project <bundles> 会从项目中锁定的工具中移除指定的捆绑包。 省略 --project 可全局卸载捆绑包。

    在这些命令中, <bundles> 使用 bundle_name@version 格式。 例如, gnu-tools-for-stm32@14.3.1+st.2。
